3.1 工业化设计改进

工业化设计的重点在于若何解决侧吹浸没点火熔池熔炼工艺工业化出产装置的陆续不变运行，以保障出产指标的实现。。。针对该工艺复杂性和特殊性，对如下装置进行了工业化的钻研和设计。。。

(1)侧吹浸没点火熔池熔炼炉选择相宜的喷枪间距、富氧和燃气喷吹压力和流量，以及喷枪套砖结构大局材质

(2)工业化出产的侧吹喷枪在结构上充分思考了冷却措施，；；；て宓氖褂煤颓剐究筛恍。。。

3.2 利用实际

中国恩菲侧吹浸没点火熔池熔炼工艺重要领域：液态铅渣直接还原、铅膏等二次铅杂料的陆续溶解还原、锌浸渣等二次锌杂料的处置、锑精矿及锑烟尘的熔炼还原以及其它氧化物料的处置。。。

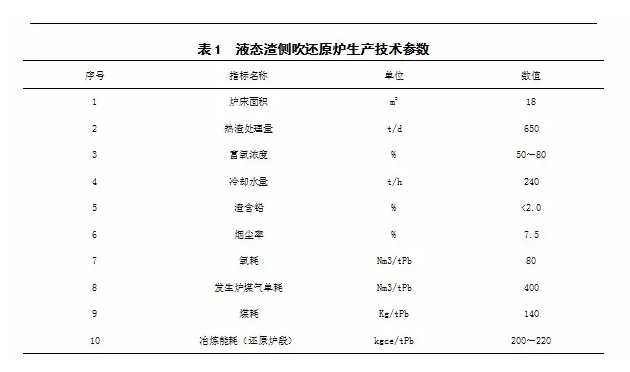

(1)液态铅渣直接还原

液态铅渣还原技术是中国恩菲主导开发，金利参加试验开发，该技术获得有色金属协会科技一等奖，并已成功利用于湖南华信冶炼厂和驰宏锌锗会泽冶炼厂。。。

其中会泽侧吹还原炉在华信投产基础上进一步优化，于2013年12月投产，已持续出产达20个月。。。该技术荣获2014年度中国有色金属行业部级—优良工程设计一等奖。。。

(2)硫酸铅渣或再生铅膏处置

选取陆续溶解还原炉处置铅膏，该工艺为中国恩菲的zhuanli技术。。。国内第一条用于处置未脱硫铅膏的陆续溶解还原炉出产线于2012年在湖北金洋投产。。。 工艺流程如图4。。。

经过3年以来不休摸索与改进，已形成“铅膏陆续溶解还原—烟气脱硫(制酸)—铅屑短窑低温溶解”低成本、节能环保的再生铅出产新工艺。。。目前处置未脱硫铅膏的冶炼工艺日臻美满，各项技术参数指标均达到了行业当先水平，具体指标如下。。。

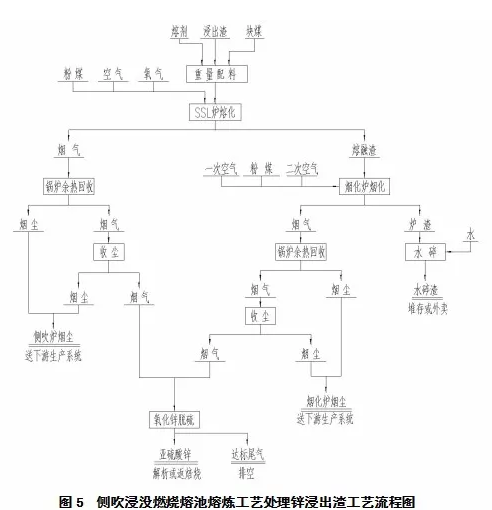

(3) 锌浸出渣的处置

锌浸渣处置工艺选取“侧吹浸没点火熔池熔炼炉溶解+烟化”工艺。。。

侧吹浸没点火熔池熔炼炉重要用处是溶解锌浸渣，由于铅锌渣中已经没有发热元素，溶解重要靠喷枪喷吹燃料补热。。。煤粉从侧吹喷枪直接喷入熔池，同时喷枪鼓入足够的氧气，保障喷入粉煤以及参与熔池的块煤齐全点火，加快了熔池内传热传质过程，可达到急剧溶解炉料的成效。。。侧吹喷枪选取富氧空气助燃，喷入炉内的富氧空气浓度可达40～65%。。。

侧吹炉溶解+烟化炉渣烟化渣处置工艺由1台侧吹炉和1台烟化炉组成，中央通过溜槽衔接，溶解炉的炉渣经溜槽送至烟化炉。。。重要技术指标如表3，由于烟化炉处置热量已有丰硕的出产实际经验，所以试验厂未设烟化炉，下表中熔渣为溶解渣。。。

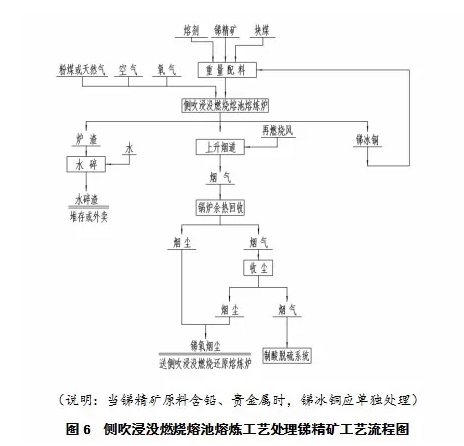

(4)锑精矿的处置

目前锑精矿重要冶炼步骤为传统鼓风炉挥发熔炼，存在低浓度二氧化硫低空传染，以及烟气余热无法回收等问题。。。

为解决鼓风炉存在的各种问题，中国恩菲提出一种处置锑精矿的新思路、新工艺供业主选择。。。选取侧吹浸没点火熔池熔炼工艺进行锑精矿的氧化挥发熔池熔炼。。。

由锑精矿的特殊性质可知：进行熔炼时锑精矿中硫化锑大部门挥发进入烟气收尘后段火柜进行氧化点火形成锑氧烟尘进行回收;落入熔池中的物料一部门造渣，一部门锑、铁与硫形成锑冰铜相。。。现实熔池中形成两相：上层为渣层，基层为锑冰铜层。。。由于锑冰铜熔点较高，如熔池内部补热不及则容易在炉缸底部形成炉结，影响正常操作。。。同时由于锑精矿中硫化锑大部门挥发进入气相，熔池氧料比节制至关重要。。。

通过侧吹喷枪直接向熔体内部补热，能够急剧有效调节炉内熔池中锑冰铜的温度，预防风口区和炉缸区炉结的天生，由于恩菲侧吹浸没点火熔池炉墙镶嵌长命命耐火砖层预防了锑冰铜对铜水套侵蚀的风险;并且可通过燃料和氧气相对量的调节，有效节制熔池内部氧化和还原氛围，严格节制四氧化三铁的天生，杜绝泡沫渣、喷炉等不利炉况的产生。。。

因而基于以上锑精矿挥发熔池熔炼的特殊性质，选取中国恩菲zhuanli技术侧吹浸没点火熔池熔炼工艺处置锑精矿可实现锑、硫的高回收率，同时工程投资也较低，工业化成熟度较高，该技术拥有极度辽阔的发展远景。。。

(5)锡精矿、锡中矿的处置

目前国内的大中型的锡冶炼厂都选取的是电炉和顶吹炉进行粗锡的冶炼。。。

电炉高电耗和对锡原料含铁要求严格，以及单台电炉出产能力有限，限度了其推广利用。。。

顶吹炼锡工艺，目前国内有云锡、华锡等企业选取顶吹炉进行粗锡冶炼。。。从工艺角度讲，顶吹炉熔炼拥有熔炼效能高、对物料适应性强、自动化水平高档利益。。。但顶吹炉富氧浓度28～30%，顶吹炉还原熔炼的煤耗在40-50%以上。。。并且由于顶吹喷枪的寿命小于3天，造成频仍换枪，作业率较低。。。别的引进该技术用度过高，建设投资大。。。

结合中国恩菲在侧吹浸没点火熔池熔炼方面的技术优势，以及有关工业出产实际，推荐粗锡冶炼选取 “高硫锡精矿的流态化焙烧+侧吹炉还原熔炼+烟化炉烟化”工艺流程，该技术是一项拥有自有知识产权的粗锡冶炼工艺，简称侧吹炉炼锡工艺。。。该工艺拥有锡、铅、铜、铋等有价金属回收率高，能耗低，系统密闭，低噪音，无粉尘、烟气等泄漏，出产环境好，自动化水平高档特点。。。

以出产规模为1万～2万t/a锡的顶吹工艺和侧吹工艺对比，顶吹炉设备总投资(含zhuanli费、设计费等)约～4000万元，而选取中国恩菲自主zhuanli侧吹炉的设备投资为顶吹炉的一半左右，拥有较大的技术和成本优势。。。

(6)其它利用方向

目前中国恩菲已将侧吹浸没熔池熔炼炉利用领域逐步扩大，利用于阳极泥、铜浮渣、低品位共生铅锌氧化矿以及尾气脱硫石膏渣无害化处置等方面。。。
